Rondelle sphérique DIN6319 convexe et concave à auto-alignement : correction de la déviation angulaire de l'assemblage

Quelles sont les causes de la déviation angulaire dans les joints boulonnés

Dans la fabrication industrielle lourde et l’assemblage d’équipements de précision, la déviation angulaire des assemblages boulonnés est l’un des problèmes cachés les plus négligés mais les plus influents. Des surfaces usinées inégales, une déformation par soudage, un tassement des fondations de l'équipement et des erreurs d'installation manuelle conduiront tous à des plans de montage non parallèles. Sous des charges lourdes et des vibrations mécaniques à long terme, de minuscules angles d'inclinaison génèrent continuellement des contraintes de flexion sur les boulons, entraînant une usure du filetage, une fatigue des boulons, un desserrage et même une rupture soudaine.

La plupart des solutions d'assemblage traditionnelles reposent sur des rondelles plates ordinaires ou des rondelles élastiques pour faciliter la fixation. Cependant, ces fixations classiques ne jouent qu'un simple rôle de dispersion de pression et d'anti-desserrage. Ils n'ont aucune capacité de compensation d'angle et ne peuvent pas éliminer la force de flexion excentrique. Pour les moules de haute précision, les équipements hydrauliques et les installations à structure métallique lourde, le recours à des rondelles ordinaires réduira considérablement la stabilité de l'assemblage et raccourcira la durée de vie globale de l'équipement.Rondelle d'alignement automatique convexe et concave de la rondelle sphérique DIN6319résout parfaitement le problème de longue date de la déviation angulaire de l'assemblage dans l'industrie. Sa structure sphérique convexe-concave unique peut s'adapter activement aux surfaces d'installation inclinées, convertir une contrainte de flexion irrégulière en pression axiale uniforme et protéger fondamentalement la sécurité et la stabilité des connexions par boulons.

Rondelles DIN6319 VS rondelles traditionnelles : comparaison des performances de base

Pour aider les ingénieurs et les acheteurs à sélectionner avec précision les fixations pour différentes conditions de travail, nous effectuons une comparaison approfondie des performances entre les rondelles sphériques auto-alignantes et les rondelles plates/rondelles élastiques ordinaires. Les défauts structurels des rondelles traditionnelles sont pleinement exposés dans les scénarios d'assemblage intensifs et inclinés, tandis que les avantages structurels des ensembles DIN6319 sont pleinement reflétés.

Article de comparaison	Rondelle plate ordinaire/rondelle à ressort	Jeu de rondelles sphériques DIN6319
Capacité de compensation d'angle	Aucun, ne peut pas s'adapter aux surfaces inclinées	Prise en charge de la compensation de déviation d'angle de 3 à 4 °, auto-alignement actif
État de contrainte des boulons	Facile à produire une contrainte de flexion et une charge excentrique	Élimine la force de flexion, roulement à contrainte axiale pure
Résistance aux vibrations	Mauvais, facile à desserrer sous des vibrations à long terme	Ajustement stable, résiste efficacement au desserrage des vibrations
Durée de vie	Court, facile à causer des dommages dus à la fatigue des boulons	Longue durée de vie, réduit la fréquence de maintenance des équipements
Scénarios applicables	Convient uniquement pour un assemblage à plat et pour charges légères	Professionnel pour les assemblages lourds, inégaux et inclinés

Il ressort clairement de la comparaison que les rondelles traditionnelles ne peuvent répondre qu’aux besoins de fixation les plus élémentaires. Face à des surfaces d’assemblage inégales et à des conditions de travail lourdes, ils ne peuvent pas compenser les erreurs structurelles. En revanche,Rondelle d'alignement automatique convexe et concave de la rondelle sphérique DIN6319est professionnellement conçu pour la compensation des erreurs industrielles. Il peut ajuster automatiquement l'angle de montage en fonction de l'état d'installation réel, garantissant que chaque boulon est sollicité verticalement et uniformément, ce qui constitue un avantage essentiel irremplaçable dans l'assemblage industriel de haut niveau.

Principe de fonctionnement de base des ensembles de rondelles sphériques

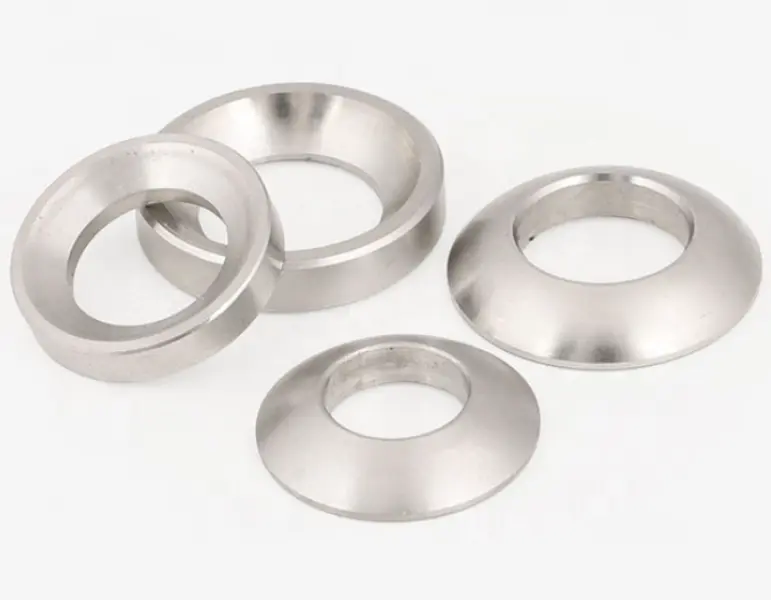

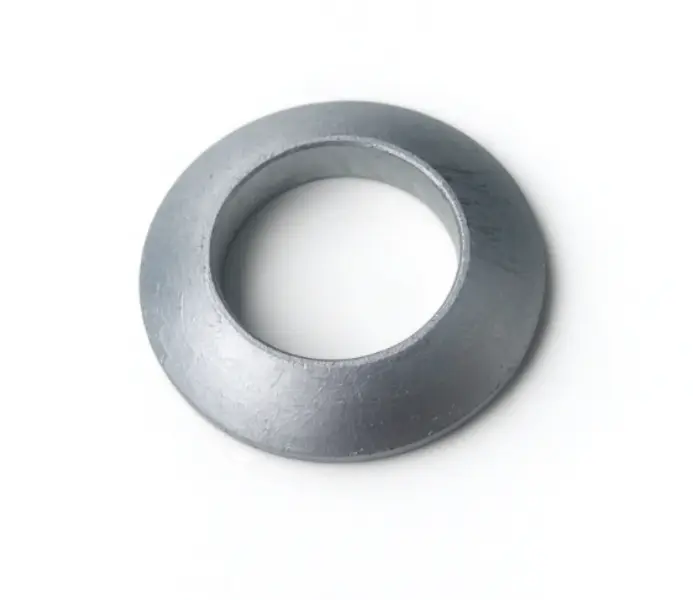

Un completLe jeu de rondelles auto-alignantes DIN6319 est composé d'une rondelle convexe de type C assortie.et rondelle concave de type D. Après forgeage de précision et meulage ultra-fin, la surface de contact sphérique est lisse et plate, avec une précision d'ajustement élevée et des performances de glissement flexibles. Lors de l'installation de l'équipement, lorsque le plan de montage est incliné ou décalé, les surfaces incurvées convexes et concaves peuvent glisser librement pour compléter l'autocorrection de l'angle, s'adaptant parfaitement au boulon et à la surface de la pièce pressée.

Ce principe de fonctionnement change complètement l’état d’assemblage forcé des joints plats traditionnels. Il évite la torsion et la flexion des boulons causées par l'étalonnage forcé des erreurs d'installation, garantit que le système de connexion est toujours dans l'état de contrainte optimal et améliore considérablement la rigidité et la stabilité globales de l'équipement mécanique.

Qualité du matériau	Température de travail continue maximale	Facteur de couple recommandé	Conseils sur l'environnement applicable
Acier au carbone C45	220 ℃	0,14 ~ 0,18	Industriel général, assemblage interne de moules
Acier inoxydable A2	300℃	0,18 ~ 0,22	Scène anticorrosion intérieure humide et ordinaire
A4 Acier inoxydable	315 ℃	0,19 ~ 0,23	Brouillard salin côtier, environnement chimique corrosif

Matériau et traitement de surface Valeur pratique

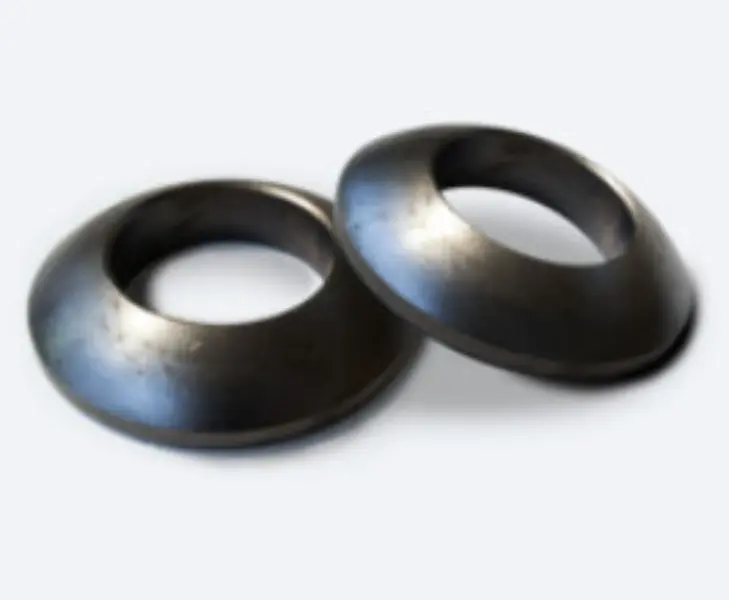

Différentes configurations de matériaux et de traitements de surface confèrent aux laveuses une adaptabilité environnementale ciblée.Rondelle d'alignement automatique convexe et concave de la rondelle sphérique DIN6319adopte des options matérielles diversifiées. Les rondelles en acier au carbone C45 avec placage en zinc bleu blanc ont un revêtement uniforme et des performances antirouille stables, adaptées à la plupart des scénarios d'assemblage industriel extérieur et général. Les produits traités à l'oxyde noir présentent un faible frottement et aucun éblouissement réfléchissant, ce qui est plus adapté au serrage interne du moule de précision et évite d'affecter la précision du traitement du moule. Les rondelles en acier inoxydable A2/A4 abandonnent la protection du placage de surface, avec une résistance inhérente à l'oxydation et à la corrosion, s'adaptant parfaitement à une humidité élevée, au brouillard salin et aux conditions de travail chimiques difficiles.

Tous les matériaux proviennent de grandes aciéries certifiées, avec des propriétés mécaniques stables et une dureté fiable, garantissant que les rondelles ne se déformeront pas ou ne tomberont pas en panne sous une forte pression à long terme. Des traitements de surface personnalisés et des produits de tailles spéciales sont pris en charge pour répondre aux besoins d'ingénierie personnalisés.

Scénarios d'application typiques

Avec sa puissante correction d'angle et ses performances d'équilibre du stress,Rondelle d'alignement automatique convexe et concave de la rondelle sphérique DIN6319est largement utilisé dans les domaines industriels de haute précision et lourds. Dans l'industrie du moule, un serrage répété, une dilatation et une contraction thermiques entraîneront une déformation de la plaque du moule et un écart de planéité, et le jeu de rondelles auto-alignantes peut automatiquement compenser les petites erreurs d'angle pour maintenir la force de serrage du moule stable.

Dans les machines lourdes, les équipements hydrauliques, l'ingénierie des structures en acier et l'assemblage de la base du générateur, le tassement des fondations et les écarts d'installation des équipements sont courants. Le jeu de rondelles DIN6319 peut résoudre efficacement le problème des contraintes inégales sur les joints de boulons, empêcher les vibrations de l'équipement et les connexions desserrées et garantir le fonctionnement stable à long terme des systèmes mécaniques. C'est un accessoire de fixation optimisé nécessaire pour la conception mécanique et la mise à niveau des équipements.

Emballage standardisé et garantie d'expédition à l'exportation

En tant que fabricant professionnel de fixations orienté vers l'exportation, Ningbo Gangtong Zheli Fasteners Co., Ltd. adopte un emballage standardisé strict de qualité exportation pour toutes les rondelles finies afin de garantir l'intégrité du produit pendant le transport transfrontalier longue distance. Les produits conventionnels sont emballés dans des sacs intérieurs en plastique imperméables et résistants à l'humidité, assortis à un emballage extérieur en carton renforcé épaissi, qui peut efficacement empêcher la rouille, les rayures, les collisions et la déformation de la surface du produit.

Pour les commandes d’exportation en gros et les commandes clients de haut niveau, nous prenons en charge les emballages personnalisés en caisses en bois et en palettes afin d’améliorer encore la sécurité du transport. Tous les emballages peuvent prendre en charge les logos personnalisés des marques des clients et les étiquettes exclusives pour répondre aux besoins d'exportation de la marque et de gestion des entrepôts. Avant chaque livraison, notre équipe procédera à une inspection complète de l'apparence, de la taille et de la quantité du produit.Rondelle sphérique DIN6319 convexe et concave à alignement automatique,trier et emballer strictement conformément aux normes internationales d'exportation et compléter la collecte des documents justificatifs, garantissant ainsi une livraison sûre et sans obstacle des marchandises aux clients mondiaux.

Pourquoi choisir les attaches Ningbo Gangtong Zheli

Nous nous concentrons sur la R&D et la production de fixations standard DIN de haute qualité, avec une technologie de production mature et un système complet d'inspection de qualité. TousRondelle d'alignement automatique convexe et concave de la rondelle sphérique DIN6319les produits sont fabriqués en stricte conformité avec les normes industrielles allemandes, avec une tolérance dimensionnelle précise et une excellente interchangeabilité.

De l'inspection à l'arrivée des matières premières, du traitement de précision, du traitement de surface à l'emballage et à la livraison du produit fini, chaque maillon met en œuvre un contrôle de qualité standardisé. Nous fournissons des services de test d'échantillons, une personnalisation complète de M6 à M64, un approvisionnement en stock stable et un support technique professionnel avant-vente et après-vente. Avec une qualité de produit fiable et un service d'exportation attentionné, nous avons établi des relations de coopération à long terme avec des clients en Europe, en Amérique, en Asie du Sud-Est et dans d'autres régions, gagnant une large reconnaissance sur le marché mondial des fixations industrielles.

FAQ

Q1 : Est-il nécessaire d’utiliser des rondelles convexes et concaves dans un ensemble complet ?

R1 : Oui. Seul le groupe de rondelles concaves de type C et concave de type C peut réaliser la fonction d'auto-alignement de compensation de l'écart angulaire de l'assemblage. Une seule rondelle ne peut pas former un ajustement coulissant et ne peut pas obtenir un effet de correction d'angle.

Q2 : Quelle est la plus grande différence entre les rondelles sphériques DIN6319 et les rondelles ordinaires ?

A2 : La principale différence réside dans la capacité de compensation d’angle. Les rondelles ordinaires ne peuvent que disperser la pression, tandis que les rondelles auto-alignantes DIN6319 peuvent corriger activement l'inclinaison de l'installation, éliminer la contrainte de flexion des boulons et améliorer considérablement la sécurité et la durée de vie des connexions robustes.

Q3 : Les rondelles DIN6319 peuvent-elles être utilisées dans des environnements à haute température et corrosifs ?

A3 : Oui. Nous avons plusieurs options matérielles. Les modèles en acier inoxydable A2/A4 s'adaptent aux environnements corrosifs et les matériaux de haute qualité peuvent résister à des conditions de travail continues à haute température, répondant ainsi aux besoins d'utilisation de divers scénarios difficiles.
